  • 填料箱

  • 点击:

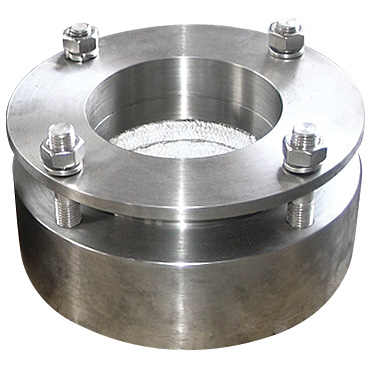

  • 填料箱


    轴向接触式轴封,适用于压力0.6Mp压力以下要求轴的密封,结构简单,安装维修容易,填料箱磨损易对釜内物料造成污染,对密封处轴的光洁度及饶度要求严格。



    403,404型填料箱主要尺寸
    d
    D1
    D2
    D3
    n-Ф
    H1
    H

    重量(Kg)

    30,35,40
    175
    145
    110
    4-Ф18
    120
    320
    18
    50,55
    240
    210
    176
    8-Ф18
    120
    320
    39
    60,65,70
    240
    210
    176
    8-Ф18
    160
    380
    43
    75,80
    275
    240
    204
    8-Ф22
    180
    420
    56
    90,95,100
    305
    270
    234
    8-Ф22
    200
    450
    71
    110
    330
    295
    260
    8-Ф22
    200
    450
    84
    120,125,130
    330
    295
    260
    8-Ф22
    240
    530
    117
    140,150,160
    395
    350
    313
    12-Ф22
    240
    530
    135
    180,200
    460
    410
    370
    12-Ф26
    240
    600
    190



    401,402型填料箱主要尺寸
    d
    D4
    D3
    D2
    h1
    h2
    H1
    H
    n-Ф
    重量(Kg)
    25,30
    185
    150
    116
    4
    23
    109
    172
    4-Ф18
    11
    35,40,45
    205
    170
    135
    4.5
    23.5
    109
    172
    4-Ф18
    17
    50,55,60,65
    235
    200
    164
    4.5
    26
    136
    209
    8-Ф18
    18
    70,75,80,85
    260
    225
    188
    4.5
    26
    136
    209
    8-Ф18
    21
    90,95,100
    290
    255
    217
    4.5
    28
    163
    247
    8-Ф18
    33
    110,120,125
    315
    280
    245
    4.5
    28
    163
    247
    8-Ф18
    37
    130,140
    340
    305
    271
    6
    32
    175
    260
    8-Ф18
    41
    150,160
    395
    350
    319
    6
    32
    175
    260
    12-Ф22
    50
    180,200
    445
    400
    370
    6
    32
    197
    290
    12-Ф22
    61



    506,516,606,616型填料箱主要尺寸
    d
    30,35,40
    40,50,55
    60,65,70
    75,80,85
    90,95,100
    110
    120,125,130
    140,150,160
    130,120
    D1
    175
    240
    240
    275
    305
    330
    330
    395
    440
    D2
    145
    210
    210
    240
    270
    295
    295
    350
    395
    D3
    110
    176
    176
    204
    234
    260
    260
    313
    369
    H
    PN0.6
    147
    156
    176
    234
    234
    234
    268
    268
    268
    PN1.6
    167
    176
    202
    266
    266
    266
    308
    308
    308
    n-Ф
    4-Ф18
    8-Ф18
    8-Ф18
    8-Ф22
    8-Ф22
    8-Ф22
    8-Ф22
    12-Ф22
    12-Ф26
    填料尺寸
    10×10
    10×10
    13×13
    16×16
    16×16
    16×16
    20×20
    20×20
    20×20
    h 18 22 24
    30
    32 35
    f
    5
    重量(kg)
    PN0.6

    6.8

    16.4
    18.2
    23.2
    31.4
    37
    47.9
    55.5
    72
    PN1.6

    7.5

    18.3
    20.5
    20.5
    34.6
    41
    53.8
    62
    80




    液封主要尺寸
    d 30,35,40 45,50,55 60,65,70 75,80,85 90,85,100 110 120,125,130 140,150,160 180,200
    D 102 114 133 275 305 330
    H1 115 114 120 145 155 155 165 165 185
    h 155 155 160 180 195 195 205 205 245



    503,603,218,1414填料箱主要尺寸
    公称直径DN d1 D D1 H H1 压盖螺柱 重量(kg)
    数量 直径
    30 50 80 105 96 43 4 M12 3.5
    35 55 90 120 96 43 4 M12 3.5
    40 60 90 120 96 43 4 M12 4.43
    45 71 105 140 96 55 4 M12 7.1
    50 76 105 140 96 55 4 M12 7.1
    60 86 120 150 113 55 4 M12 7.3
    65 91 120 150 113 55 4 M12 7.5
    70 96 120 150 113 55 4 M12 7.8
    75 101 125 155 113 55 4 M12 8.1
    80 106 140 170 113 55 4 M12 9.5
    90 122 160 190 135 67 4 M16 12.5
    95 127 170 200 135 67 4 M16 15
    100 132 170 200 135 67 4 M16 18.5
    110 142 185 215 135 67 4 M16 21.5
    120 152 185 215 135 67 4 M16 23.4
    125 157 200 230 135 67 4 M16 24.4
    130 162 200 230 135 67 4 M16 24.4
    140 180 220 250 155 85 6 M16 25.5
    150 190 230 265 155 85 6 M16 29
    160 200 245 280 155 85 6 M16 32
    170 210 245 280 155 85 6 M16 32
    180 220 265 300 155 85 6 M16 42
    200 240 290 330 155 85 6 M16 46



    1410,1411,1412,1413型填料箱主要尺寸
    d d1 D D1 D2 D3 D4 L h1 h2 h3 h4 h5 H H1 法兰螺栓孔 压盖螺柱 重量(kg)
    n Ф 数量 直径 1410 1412型 1411 1413型
    30 50 80 110 116 150 185 60 4 22 55 67 35 172 109 4 1818 4 M12 9.9 9.1
    35 55 85 110 116 150 185 60 4 22 55 67 35 172 109 4 18 4 M12 9.9 9.1
    40 60 90 120 135 170 205 60 4.5 22 55 67 35 172 109 4 18 4 M12 11.8 10.8
    45 65 90 120 135 170 205 60 4.5 22 55 67 35 172 109 4 18 4 M12 11.8 10.8
    50 76 105 140 164 200 235 65 4.5 26 67 69 35 209 136 8 18 4 M12 17.6 16.3
    55 81 110 140 164 200 235 65 4.5 26 67 69 35 209 136 8 18 4 M12 17.6 16.3
    60 86 115 145 164 200 235 65 4.5 26 67 69 35 209 136 8 18 4 M12 17.6 16.3
    65 91 120 150 164 100 235 60 4.5 26 67 76 35 209 136 8 18 4 M12 18.1 16.5
    70 96 125 155 164 200 235 60 4.5 26 67 76 35 209 136 8 18 4 M12 18.1 16.5
    80 106 135 165 188 225 260 65 4.5 26 67 76 40 209 136 8 18 4 M12 22 20.4
    85 111 140 170 188 225 260 65 4.5 26 67 76 40 209 136 8 18 4 M12 22 20.4
    90 122 155 189 217 255 290 65 4.5 28 79 76 40 247 163 8 18 4 M16 33.5 31.1
    95 127 160 194 217 255 290 65 4.5 28 79 76 40 247 163 8 18 4 M16 33.5 31.1
    100 132 165 199 217 255 290 65 4.5 28 79 76 40 247 163 8 18 4 M16 33.5 31.1
    105 137 170 204 217 255 290 65 4.5 28 79 76 40 247 163 8 18 4 M16 33.5 31.1
    110 142 175 209 245 280 315 70 4.5 28 79 76 40 247 163 8 18 4 M16 38 35.5
    120 152 185 219 245 280 315 70 4.5 28 79 76 40 247 163 8 18 4 M16 38 35.5
    125 157 190 224 271 305 340 70 4.5 28 79 76 40 247 163 8 18 4 M16 42.5 39.7
    130 162 195 229 271 305 340 70 4.5 28 79 76 40 247 163 8 18 4 M16 42.5 39.7
    140 178 210 240 271 305 340 70 4.5 32 82 82 40 293 183 12 18 4 M16 49 47.7
    150 188 220 250 313 350 395 70 4.5 35 100 85 40 308 220 12 18 6 M16 61 54
    160 198 230 260 313 350 395 70 4.5 35 100 85 40 308 220 12 18 6 M16 61 54
    180 220 255 285 363 395 440 70 4.5 35 100 106 40 315 220 12 22 6 M16 81 70
    200 240 275 305 363 395 440 70 4.5 35 100 106 40 315 220 12 22 6 M16 83 72
